項目地點：頤和園天秀花園

房間面積：30平米

完成時間：2005年11月

參考設備：SIM2 C3X三片DLP投影機；Stewart SNDQ123H(FrieHawk)屏幕；法國三角STRATOS系列音箱；先鋒AX10i功放；HD電腦……

620)this.width=620" border=1>

先看看效果

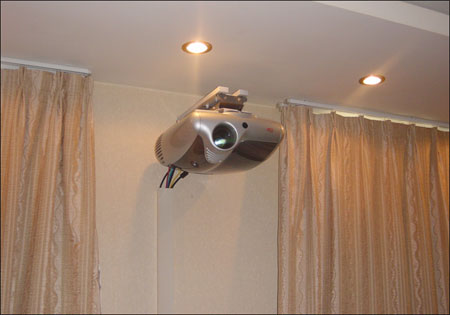

C3X投影機

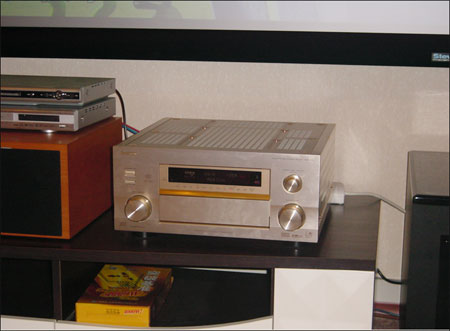

這就是功放和等設備

影院系統方案說明

1．投影機的選擇：C3X—意大利視麗SIM2全新三片式DLP投影機

    SIM2（意大利視麗公司）與2005年8月推出了基于R&D部門經過長期的、精心的鉆研試制而成的亮度更適合，體積更小的三片式DLP投影機--Grand Cinema系列C3X。SIM2獨有的內部光學引擎和電子系統使得產品本身不得不令人刮目相看，這主要因?yàn)镾IM2（意大利視麗公司）的R&D部門的創新發明使得產品的體積進一步減小，產品的表現更佳。

SIM2（意大利視麗公司）的緊湊型三片式DLP的光學引擎

    家庭影院前投式投影機最核心和關鍵的部分總是光學引擎部分。一部投影機影像的精確度是基于如何精確控制光學工程部分的質量。在光學引擎和DLP的芯片集和電子控制系統中必須要一個微妙的平衡，目的是使兩個部分都達到最大的優化。基于原有的家庭影院光學引擎的設計，SIM2（意大利視麗公司）發展了了一個新的創新的系統，可以調整內部光學路徑走向，同時保持其原有的投射距離（畫面失常的糾正控制所必須）和內部的緊密（安裝和內部設計的約束要求）。已經獲得專利---“ALPHA Path”折疊光學路徑是SIM2（意大利視麗公司）多年來關于光學研發和熱量控制分析所得的結晶。沒有任何熱散播和光散射的完美的內部光控系統，主要是在產品的內壁上使用了特殊的覆蓋材料和TIR（全部?jī)?nèi)部反射）棱鏡組。棱鏡組和光學鏡頭都是由SIM2定制的。這樣完美的組合使得C3X達到驚人對比度。

層次分明的顏色和真實的黑

    Grand Cinema系列的C3X產品集難以置信的黑色的深度和對比的穩定圖像和顯著的銳度與一身。最新的HD2+ Darkchip 3的芯片加上SIM2的光學引擎提供了6500:1的超強對比度和圖像飽和度，使得黑色層次分明，顏色豐富，賞心悅目。
兩個可選擇的鏡頭

    為了便于安裝，C3X提供了兩個高質量的可選鏡頭。T1(長焦距鏡頭 1.5-2.0: 1)和T2(標準鏡頭 2.0-3.0:1)。使得大屏幕投影的圖像完美無缺。以上鏡頭都配備了圖像縮放功能以迎合客戶需求。

足以應付幾乎所有的背景燈光照明的亮度

    Grand Cinema系列的C3X產品是一個異常靈活的投影機，在外形尺寸既定的情況下，燈泡的高效和使用壽命達到最優化的情況。250W的燈泡能夠達到2500ANSI流明的峰值(typical),足以應付幾乎所有的背景燈光照明。Grand Cinema系列的C3X同樣設計成維護費用最低的投影機，一個可分離的燈泡單元使得更換燈泡易如反掌，任何一個客戶服務部可以毫不費力地完成它，只需拔出燈泡單元就可更換。

SIM2（意大利視麗公司）的現場色彩管理功能和GAMMA調整

    Grand Cinema系列的C3X預裝了睿智的軟件選項，關于圖像質量調整具，有大量的儲存空間便于儲存不同的個性化設置。SIM2（意大利視麗公司）的現場色彩管理功能提供了控制色溫而預制的三十六個調節點，從而調整CIE圖表中的不同色彩和飽和度。水平線可設置低溫部分（右方，紅色部分，6500K），和色溫較高的（左方，藍色部分，色溫10000K）。水平低端部分的調節點表示屬于黑體曲線的顏色。垂直線上色溫是一個恒量，和黑體曲線不同。例如：如果選擇在圖表的高端某點，將會提升綠色部分，相反選擇低端某點將提升紫色部分。八個預設的儲存點（每一個輸入信號一個儲存點）可以儲存，調出不同的設定之外，C3X還提供二十四個額外的儲存空間，為頂級發燒友使用而準備。同時C3X具備Gamma調整功能，根據不同的輸入信號調整不同的灰色等級（12級），以達到根據不同的輸入信號，個人喜好和環境優化圖像的質量。5個用于影院，5個個性化信道，另外兩個用于平面信號源（PC等）。C3X link 型號將擁有額外的二十四個儲存空間。

SIM2（意大利視麗公司）的熱量管理

    精確的熱能控制和動力學分析是SIM2 R&D設計Grand Cinema系列C3X的核心之一，為了避免漏光和光學部分的過熱。冷卻風扇的進出口設在機身一側，具備自動調節功能。C3X可根據外部的溫度調節風扇的速度，以達到降低風扇噪音的功效。同時C3X的分扇噪音達到最小化。

C3X的芯片集

    Grand Cinema系列的C3X是世界上第一批采用HD+Darkchip3芯片的三片式投影機。DC3的芯片擁有一系列優點以增強圖像質量，包括背部光學吸收的覆蓋材料以推進對比度和顏色均勻度。芯片的表面比其前輩更平坦，反射效果更好，更小的微鏡鉸鏈和更靠近的微鏡可以減小像素結構和增加亮度。其他技術在光傳輸過程中不能保證沒有丟失的現象產生，DLP技術的微鏡能使更多的光從燈泡傳輸?shù)狡聊弧?BR>
連接和軟件、適用于未來的輸入

    Grand Cinema系列的C3X有任何你想要的連接方式。視頻輸入有最新的HDMI HDCP。C3X可以向客戶提供更新的功能，R232和新的USB允許發燒友們從網上下載最新的控制軟件，由于C3X擁有IR senser jack可以將獨特的遙控系統和投影機相連。

    但是這并不是全部，C3X同時將提供帶link的型號，裝備有SIM2獨有的DigiOptic 信號處理中心。用（0.14” 35MM）的數字光纖線連接，可以同時連接12個設備。這使安裝的問題迎刃而解，同時長距離傳輸不會有信號損失，免受其他電信設備的干擾。


通向HD的能力

    HD Ready-----意味著什么？表示該投影機已經有能力應對未來的高清電視�；蛘邠Q一句話講就是能播放寬頻幕的720線，通過component和HDMI-HDCP演繹1280*720 50/60Hz（720P）和1920*1080(1080i&1080P)的輸入信號。能應對幾乎所有的制式：NTSC的525線的電視信號和PAL的625線（高清電視系統上到1080線）。所以說SIM2的C3X是 HD Ready,能得到更好的圖像的同時擁有更好的生動細節表現。

迷人的外形、苗條的體型

    體型碩大的三片式投影機在向往瘦身的日子里應該感謝SIM2 Grand Cinema系列的C3X所作的貢獻。C3X的外形是非常的緊湊，外形只有435/190/430mm（W/H/D），體重只有8.8公斤，比以往的兄弟要小60%-70%。

2．屏幕的選擇：

    我們選擇了SNDQ123H（123英寸固定屏幕），增益為1.35的Firehawk,屏幕材質（大尺寸的屏幕建議您選擇增益較高的材質，以增加畫面的亮度），這種屏幕的外框?qū)挾葹?.88米，使用這種屏幕時最小投影距離將為4.1米。

3．AV功放的選擇：

    我們推薦客戶使用先鋒的VSX-AX10Ai，其內置的環繞聲解碼格式包括 ：杜比數碼EX、Pro-LogicⅡ、DTS Matrix 6.1、DTS Discrete 6.1、DTS Neo:6.1、MPEG AAC等解碼格式，支持DTS 96/24標準，同時獲得頂尖的THX Ultra2認證，率先支持WMA 9 Pro和Dolby Pro Logic II x等新格式。強悍的數字音頻處理技術：機內采用AD公司全新的第三代SHARC Melody Ultra 芯片組構建強大得音頻處理平臺，型號為ADSP-21266的處理器代替了VSX-AX10i所使用的ADSP21065。ADSP-21266具有總共6 Mbits的內部存儲器，能以更高的音頻采樣速率和計算能力支持最新格式，性能達到前兩代產品的3倍。除了支持Dolby Pro Logic II x和Microsoft WMA 9 Pro外，前面提到的各種高分辨率音頻格式可以一網打盡。機內的環繞聲解碼、數字信號后處理與MCACC分別由一塊Motorola DSP56367 24bit芯片和兩塊ADSP21266 DSP芯片共同構成，最后經8枚Burr-Brown公司頂級的192kHz/24bit芯片PCM1704進行各聲道獨立的數碼濾波器及D/A轉換。最大程度地保持了數碼音頻型號的純度，并能在細致的音場效果處理之余保持高解析力的優異音質。而i.Link、USB和數字光纖/同軸的接口，使VSX-AX10Ai可以全方位地接收高質量的數字音頻信號。尤其是i.Link（S400）的高速接口，可以實現與帶i.Link輸出設備（如DV-S969AVi影碟機）的控制互動。

    整機重達34kg，機內機構采用分室獨立空間分隔式框架設計，前級解碼、后級功放、電源甚至連視頻信號切換部分也完全獨立，各部分以鍍銅鋼片進行隔離，i.LINK與AM/FM調諧電路外面還專門用金屬進行屏蔽。提供整機能量的是音頻專用的超大型方形電源變壓器，重達10kg，內部采用軍用級的優質鐵芯和大口徑OFC銅線，功率容量高達725W，保證了輸出的澎湃動力。電源濾波電容是總?cè)萘窟_(dá)66000μF的巨型制品，以輕松應付大場面和音樂高潮的電流索求，機內的音頻發燒電容也隨處可見。后級功放部分的主要零件采用了靚聲的Advanced Direct Energy MOS-FET，具有大電流、超低失真和速度快的特性，而大型特制的黑色散熱器也更有效地釋放MOS-FET功放管產生的高熱量，VSX-AX10Ai的RMS不失真功率輸出達到170W×7（6Ω），足以驅動任何大食揚聲器系統。就連底座的設計也毫不含糊，VSX-AX10Ai打破先例，采用發燒音響架生產大廠TAOC特制的高碳鑄鐵抑振底座，顯著降低機身引起的共振，充分體現Hi-End追求完美的精神。

4．DVD機的選擇：

    為了配合投影機與AV功放的數字接口，以最大限度的發揮設備的影音效果，我們推薦您使用帶有HDMI及i-LINK接口的先鋒DV-S969,此機可以將DVD的圖像信號轉化為1280×720的數字視頻信號通過HDMI接口傳輸?shù)酵队皺C(jī)上，進行點對點的播放。

5．音箱的選擇：

    在此套系統中我們選擇了法國三角（TRIANGLE）的STRATOS系列音箱。重播聲音的基礎主要是圍繞人類的耳朵最容易聽見的中音頻率范圍。根據Fletcher論說，人類耳朵的靈敏度曲線是粗燥的鈴型曲線，它的顯性相應居于800Hz到4kHz 頻率范圍之間。

    法國三角公司就是由于這個原因?qū)χ蓄l范圍異常重視。當然，這個頻段幾乎把所有樂器、人聲都包括進去了的最重要的頻段。這是音樂重播真正的中心 -- 簡而言之，是聽覺致激情的中心，它自己生命的…

    所以法國三角公司制造和開發有高表演狀態的揚聲器，在類似的全音域風尚內操作，由傳送它們超低頻和高頻輸出到為這個目的而特別開發的低、高頻率的驅動器單元。這樣做，法國三角牌產品本身沒有任何功率丟失的串繞失真。

    由于使用這種哲學，法國三角公司的產品提供水晶般清晰的非常均勻柔和的音樂重播，即使經非常多小時的聆聽后，都有全面都充滿活力，平穩，均勻的聲音，產生一種令人激動的高表演狀態。
