在實際工程中,選用何種傳輸方式需要結合工程的具體情況和工程預算來綜合考慮。對于傳輸距離超過2Km的監控網絡,應該考慮選用光纖和光端機。如果傳輸距離達到數公里或者幾十公里,就只有使用光纖了。另外,在一些干擾很強的場合,比如受到工業干擾和強電磁干擾的地方,為了保證圖象質量,也建議使用光纖傳輸。同軸電纜和雙絞線的選用,則需要更多地分析和比較。
由于雙絞線傳輸是一種新出現的技術,而同軸電纜的使用已經有很長的歷史,所以更需要充分發掘雙絞線傳輸?shù)奶攸c(diǎn)和優勢,為工程設計和施工提供方便、節省造價。傳輸距離在200米至1.2公里左右時,雙絞線無疑能發揮極好的性能和價格優勢,對于二百米以內的監控網絡,如果規模很小,使用同軸電纜是非常合理的,造價也不高。但是,實際工程也會有它的特殊性,即使距離很近,如果網絡規模很大,比如有五六十到上百個的監控點,這時使用同軸電纜布線就會困難,而雙絞線則可以使這一難題迎刃而解。再者,如果環境干擾較大,如果使用雙絞線則可以有效抗干擾,保證圖象傳輸質量。另外,雙絞線的布線方便性和靈活性使得樓宇大廈等一些短距離、密集型的監控網絡也逐漸開始用它來代替同軸電纜,并且很好地融合到了綜合布線工程中去。
以安頓雙絞線傳輸器為例,傳輸距離在200米至1.2公里左右時,雙絞線能發揮極好的性能和價格優勢,如下圖:安頓雙絞線傳輸器在同一通道下不同距離的傳輸效果對比圖。

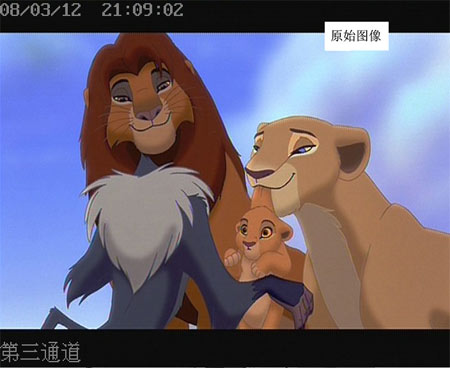

原始信號截圖

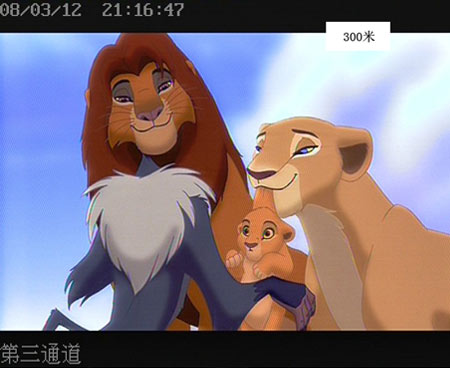

傳輸300米截圖

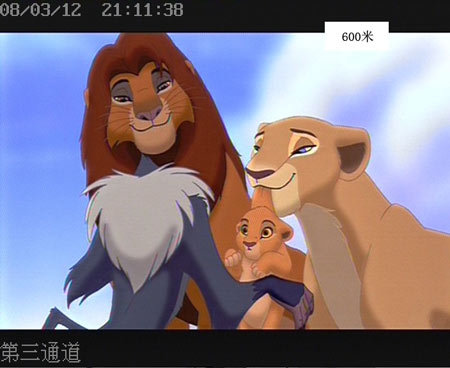

傳輸600米截圖

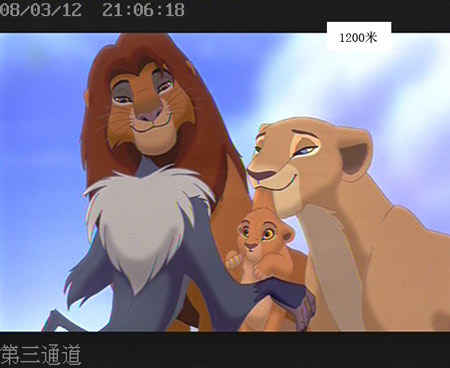

傳輸1200米截圖

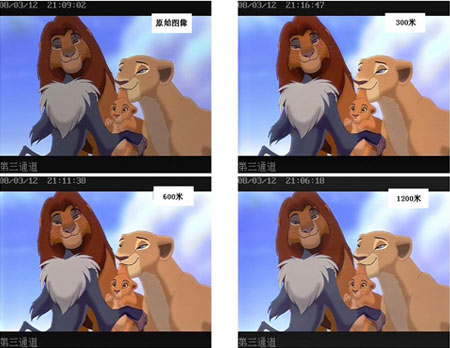

傳輸截圖對比(點擊看大圖)
注:信號源為:PHILIPS-DVD影碟機播放的DVD視頻信號
雙絞線傳輸器為:安頓(T-T0100N)有源發射器+安頓(R-T0100N)有源接受器
傳輸線纜為:臺灣岳豐超五類網線
截圖設備為:天地偉業硬盤錄像機
(以上效果為實驗室測試結果,實際工程中因設備的變化可能會有不同,謹供參考。)
