升技A-N78HD閃亮登場

■

    升技公司最近推出了一系列主板新品，其中就包含兩款采用NVIDIA公司研發代號為MCP78芯片組的產品。其中一款型號為，另外一款便是我們今天要為大家介紹的A-N78HD。這款主板以數字家庭功能設計為主要賣點，融合了眾多HTPC產品的因素，并保持了升技品牌主板一貫的高品質特征。

　　我們來更詳細的介紹一下這款主板。如圖所示，這款型號為A-N78HD的產品采用了Micro-ATX的PCB，是典型的集成型主板設計。芯片組為NVIDIA公司的GeForce 8200+nForce630a。它的處理器接口為SocketAM2+，所以可以支持AMD公司最新的Phenom奕龍系列處理器，并且向下兼容SocketAM2接口的Athlon64 X2、Sempron等產品。當選擇使用最新的Phenom系列CPU時，大家可以應用到相當先進的Hypertransport 3.0系統總線，相比Hypertransport 1.0的速度而言獲得了多倍提升，面對當前應用處理越來越大數據量的趨勢，更高的總線能夠?yàn)槟�提供更寬廣更有速度的數據通路。

　　處理器供電系統向來都是升技品牌重視的部分，也正因?yàn)檫@種重視而獲得了眾多DIY玩家的認可。A-N78HD自然也保持了這個特點，從特寫圖中可知，四相供電模式的設計非常嚴謹，1+2mosfets配合R47M封閉式電感及雙濾波固態電容的組合用來應付功耗越來越低的AMD處理器自然是非常輕松的。

升技A-N78HD的內存供電部分依然嚴謹，名廠電容也是升技特色之一

　　我們非常贊賞使用4根內存插槽的設計。升技A-N78HD便使用了4個內存接口，配合不同的CPU，現階段最高能夠支持DDRII1066規格的內存產品。在實際應用中，升級時才能夠體會到多接口的好處。編輯個人使用一款MCP73主板，2根內存插槽，原有內存1G，因使用需要想進一步提升至2GB容量，但原有內存已經插滿內存插槽，升級只能賣掉原有內存，如果有4根內存插槽則可以不用考慮這些問題，所以在使用中4根DIMM內存插槽還是非常實用的。

升技A-N78HD圖形能力介紹

■

　　在本頁中，我們將主要給大家介紹升技A-N78HD的顯示部分。

　　首先是外圍擴展接口部分的介紹，周邊幾個擴展接口大家都已經非常熟悉了，我們不再過多描述，左中部的顯示接口是我們要討論的重點。這款升技A-N78HD的顯示輸出接口非常齊全：HDMI、DVI以及VGA，這樣的組合可以方便大家連接CRT、LCD等顯示器，另外HDMI還可以讓A-N78HD輕松成為HTPC的中心，連接大屏幕液晶電視也將會更加方便。

　　現在要為大家介紹的是A-N78HD這款主板的板載GPU。剛才看到了比較齊全的輸出接口，大家自然而然會聯想到這款主板產品的板載GPU。是的，升技A-N78HD采用了目前非常先進的顯示GPU產品GeForce8200。它同樣采用了統一渲染架構，運算核心為可以進行Vertex Shader、Pixel Shader以及Geometry Shader通用計算的流處理器。這款GPU能夠支持目前流行的DirectX10技術，支持ShaderModel 4.0，可以良好支持Windows Vista Aero級別的操作界面。

　　在基本板載GPU之外，升技A-N78HD還提供了一個擴展GPU的接口——PCI-Express x16，它的版本是目前最新的2.0，帶寬相對于上一代總線系統提升了一倍，在多媒體數據量成幾何數量級增加的情況下，顯示帶寬的提高還是非常有必要的。當最新的3D游戲讓板載GPU不堪重負時，游戲玩家便可以通過這一接口對系統3D運算能力進行升級，從而獲得更好的游戲效果。

　　升技A-N78HD能夠做到的當然不僅是這一點點。因?yàn)椴捎昧俗钚碌腘VIDIA芯片組產品，使得它可以支持Hybird SLI功能。Hybird SLI，這個詞匯已經在眾多媒體上曝光了，諸多DIY玩家都知道它的功能，即：采用支持Hybird SLI功能的芯片組與支持Hybird SLI技術的顯卡產品時，安裝相應驅動，即可啟動Hybird SLI功能，此功能可以在進行3D運算時同時啟用板載GPU與擴展GPU，使得整個系統的GPU都在進行工作，由此便可以進一步提升系統的3D運算能力了。當然，這項功能還有一個人性化的設計，即當用戶不需要進行高負載3D運算時，可以通過軟件關閉擴展GPU，從而能夠降低系統能耗，這種綠色節能設計是非常值得提倡的。

升技A-N78HD擴展功能詳解

■

　　在本頁中，我們將為大家介紹升技A-N78HD產品的擴展功能，其中包含音頻功能、網絡功能以及磁盤擴展能力等。

　　升技A-N78HD采用了Realtek公司的音頻解決方案，具體芯片如圖：ALC888。這是一款高性能的集成Codec產品，它支持7.1+2聲道的高品質音頻輸出，并且軟件支持EAX 1.0/2.0、A3D、I3DL2、HRTF 3D、DirectSound 3D，并對語音功能做了相關優化。硬件功能中，所有DAC能夠均可以支持44.1k/48k/96k/192kHz的采樣率，ADC則可以支持44.1k/48k/96k的采樣率。另外在S/PDIF輸入與輸出中均可以支持16/20/24bit的44.1k/48k/96k/192kHz的采樣率，在板載Codec中，其規格屬于較高水準。

　　在網絡功能方面，升技A-N78HD依然采用了Realtek公司的解決方案。這顆PHY芯片為RTL8211B，這是一款10M/100M/1000M的自適應網絡芯片，它支持1-Port與網絡相連接。對于普通用戶而言，其功能已經可以滿足大家的要求，另外其0.15μm的工藝制程還保證了使用中更低的功耗，這也符合升技A-N78HD的高性能低功耗設計初衷。

　　來自于TI公司的TSB43AB22AG4的IEEE1394控制芯片，這款I(lǐng)C為升技A-N78HD提供了IEEE1394的擴展功能，可以為目前眾多的DV等產品提供便利的連接能力。它支持100M bit/s、200M bit/s以及400M bit/s的傳輸速率，是目前IEEE1394傳輸率最高的等級，我們從官方網站中看到，這顆芯片的千顆采購價約為3.8美金，相對而言其集成后的成本要比日后獨立購買IEEE1394擴展卡要合算一些。

　　升技A-N78HD的磁盤擴展能力令人滿意，除去提供了基本的單IDE之外，還提供了一個已經很少用到的軟驅接口，而目前主流的SATA接口更是達到了6個。對于磁盤功能要求較多的玩家也可以通過芯片組的支持來實現多種RAID模式，如我們熟知的RAID 0、RAID 1、RAID 0+1等等。

升技A-N78HD設計細節解析

■

　　升技A-N78HD的擴展功能介紹告一段落，在本頁中，我們將為大家介紹升技A-N78HD這款產品一些自己獨特或人性化的設計，希望這些介紹對于您的采購也能夠起到幫助。

　　首先非常醒目的便是在主板末端橫向排列的四個USB擴展插針。除去外圍接口部分已經集成的4個USB接口外，升技A-N78HD還提供了許多高端主板都不具備的4*USB擴展插針，如果您使用的是標準ATX機箱，那么即便每組僅輸出一個USB接口，這款升技A-N78HD也能夠?yàn)槟�提供多達8個USB輸出。此外還應值得注意的是，在USB擴展輸出的旁邊，我們還見到了針對每組擴展所設計的保險措施，這種設計是非常值得提倡的，在北方的冬天，因靜電問題導致的USB設備燒毀屢見不鮮，增加保險措施的主板顯然可以更好的保護設備，并提供更為安全的系統平臺。

　　不僅僅是在USB擴展部分，在板載接口部分以及其他主要輸出擴展接口的部分，升技也都設計了保險措施，這種細節的設計通常不太引人注目，許多主板廠商為了精簡成本都將這些保護措施省略掉了，升技能夠多年如一日保持這種扎實的設計、制造風格，我們深感欣慰。

　　另外一個細節也是大家很容易忽略掉的，那便是主板板載的風扇接口。在日益細分的市場中，HTPC因家電似的外觀與豐富的功能受到了眾多朋友的歡迎，而小機箱內的散熱問題則顯得愈發嚴重。采用Micro-ATX架構設計的升技A-N78HD采用了4個風扇接口，配合升技主板的風扇控制功能，大家可以在系統穩定性與系統靜音之間找到良好的平衡。

升技A-N78HD性能測試平臺

■

　　不知道我們的產品介紹是否能夠?qū)δ�的選購起到幫助作用，從產品本身角度而言，我們已經將它主要的功能與自身細節特點都呈獻給大家，如果您想進一步了解這款產品，那么就請關注我們的具體性能測試環節。

　　以上為升技A-N78HD的具體性能測試平臺。我們?cè)跍y(cè)試中選擇了一套比較主流的平臺，因?yàn)槟壳暗尿?qū)動尚不成熟，無法開啟Hybird SLI技術，所以我們僅使用升技A-N78HD的板載GPU進行圖形部分的性能測試，待日后驅動成熟之后將會大家?guī)��?lái)更為豐富的性能測試。

    我們選擇了一套盡量貼近用戶實際使用的測試方案，在這套測試方案中，基本性能測試主要包含兩個軟件，即PCMark Vantage與3DMark06，其中PCMark Vantage具備了很好的理論性能測試基礎，通過對于整個平臺的全方位測試能夠使用戶對于它的系統效能有較為充分的了解，而3DMark06則是圖形效能在理論上的測試，其分值也具備一定參考意義。

    在游戲性能測試部分，我們將采用實際試玩的方法對這款升技A-N78HD進行測試，即開啟幀數測試軟件，在試玩中實時截取當前畫面的幀數，通過這個幀數來真實反映升技A-N78HD的游戲性能，對于具體游戲軟件的設置方法，我們將在后面的專屬頁面中使用真實截圖來告知大家，下面就進入我們的實際測試環節。

升技A-N78HD基準性能測試

■

    在基礎性能測試軟件中，升技A-N78HD表現出了很好的穩定性，在復雜的PCmark Vantage測試中能夠通過所有項目的測試，效能表現符合預期水準，能夠滿足普通用戶的應用需求；3DMark也完整順利通過，不知道隨著驅動的更新，其效能是否還有較大的提升空間。

升技A-N78HD《Crysis》測試

■

《Crysis》游戲設置方法

    眾所周知，《Crysis》是一款要求相當高的游戲，即便使用頂級顯卡也無法在最高畫質下流暢進行游戲，使用升技A-N78HD板載GPU進行游戲希望獲得流暢速度幾乎是一個不可能完成的任務。如我們?cè)O(shè)置的畫面細節及分辨率，在沒有陽光的全景光照特效下，基本可以達到如上速度，但如果在白天場景中，幀數則會繼續下跌，看來要想進行《Crysis》游戲，還是需要一塊更好的獨立高性能顯卡產品。

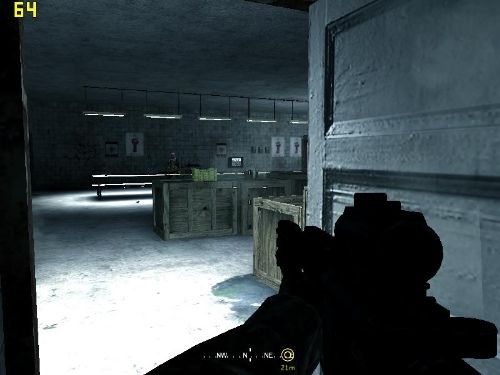

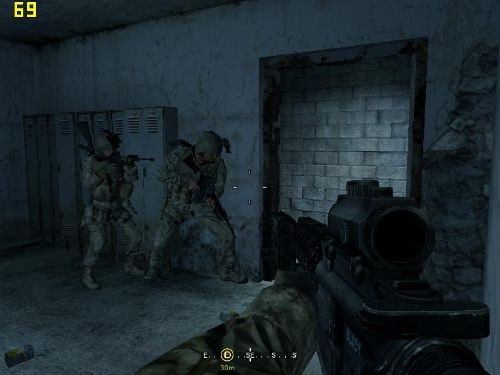

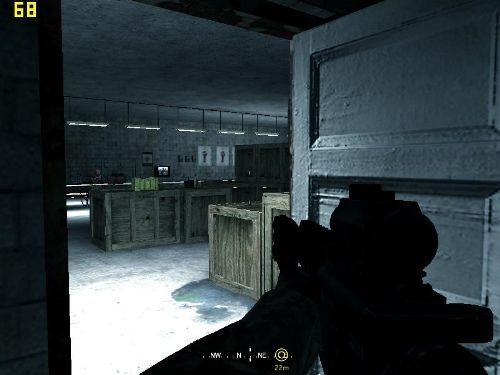

升技A-N78HD《使命召喚4》測試

■

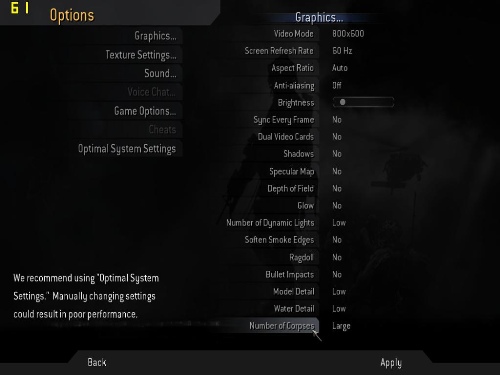

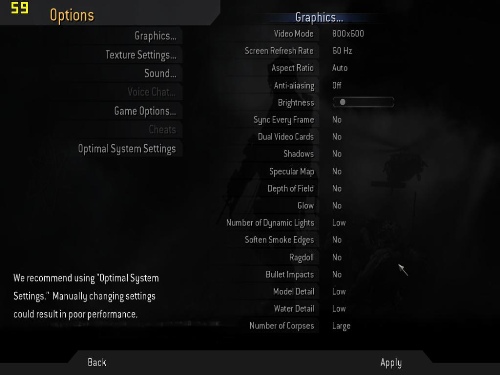

《使命召喚4》游戲設置

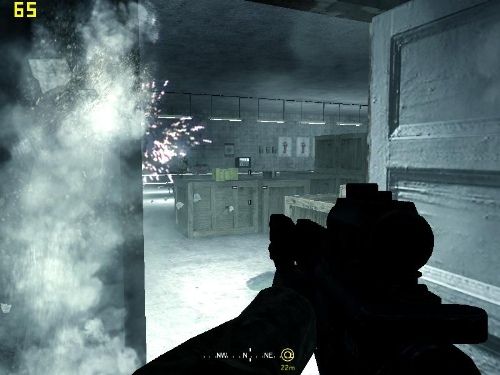

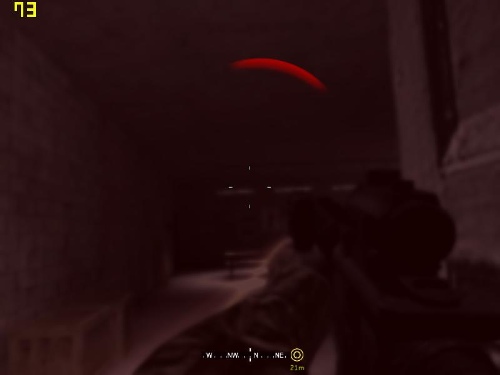

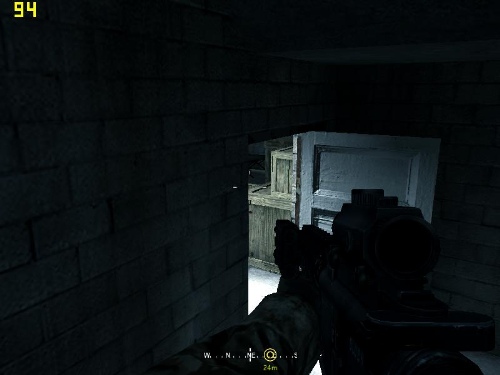

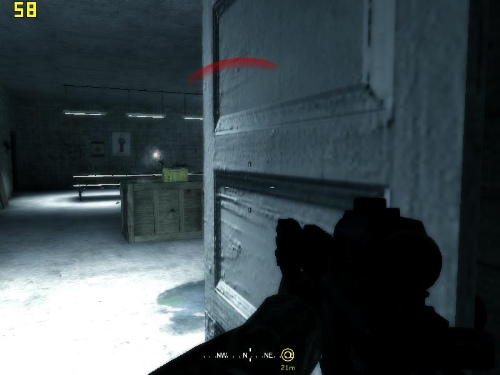

    實際試玩中，在如上設置方法下，基本可以達到流暢的運行速度，也就是在不使用獨立顯卡的情況下也能夠進行游戲，這比我們預想中的成績要更優秀一些，應該說A-N78HD的表現是合格的。

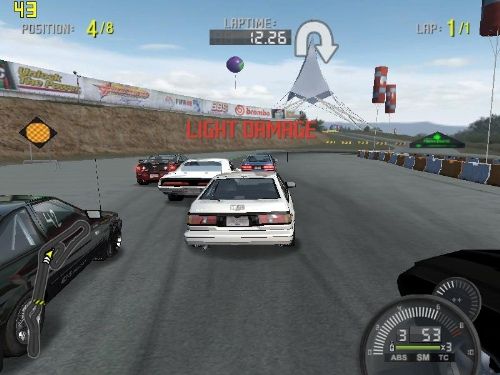

升技A-N78HD《極品飛車11》測試

■

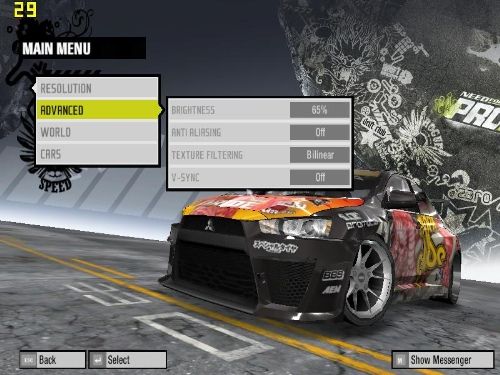

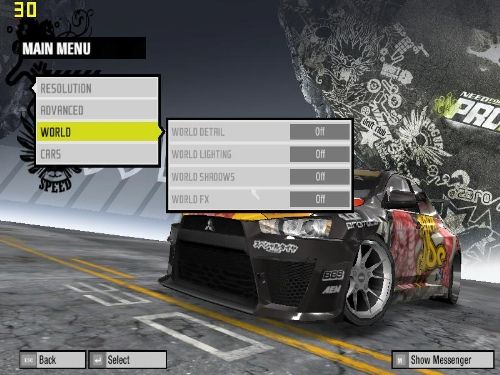

《極品飛車11》設置方法

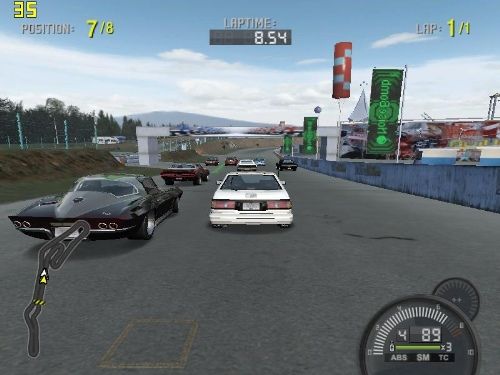

    在如上設置方法下，《極品飛車11》游戲也基本可以正常運行，在最低成本下實現了游戲的需要。我們?cè)诋?huà)面中也可以看到車身的質量細節，不過僅依靠板載GPU即可達到這樣的效能，我們也應該滿意了。

    總結：升技A-N78HD是一款非常均衡的主板產品，它適用于HTPC類機器，同時也可以為普通家庭用戶使用，當您有影音中心需要時則可以平滑過渡至HTPC中心。在豐富的娛樂功能之外，是這款產品扎實的做工與高品質的細節設計，如我們摘舉的風扇接口、USB保險等等，這些小的細節設計恰恰就是一款主板的高品質表現，如果您有類似的需要，便可以考慮一下升技A-N78HD。
