硬盤數碼VGA廣告流媒體播放機、臺式PC、筆記本電腦、多媒體中控視頻展臺以及HD-DVD播放機輸出的VGA(5線VGA-RGBHV或3線VGA-RsoGB),YPbPr 數字高清視頻或3路-CVBS復合視頻通常是單端非平衡視頻信號，可采用一根CAT-5屏蔽或非屏蔽雙絞線RJ-45水晶插座輸出。標準的EIA/TIA-568B接線方法(白橙／橙／白綠／藍／白藍／綠／白棕／棕)，屏蔽層與機殼的接地端相連。

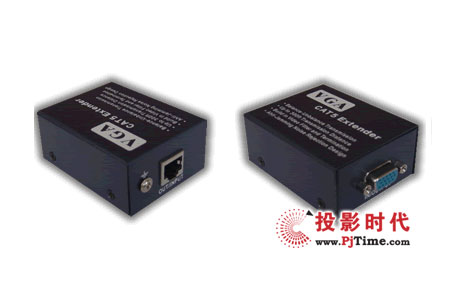

    深圳意靈思科技推出的UST810P迷你型VGA雙絞線視頻發送器(Transmitter)及接收器(Receiver)采用單根5類非屏蔽雙絞線（網線）傳輸VGA-RGBHV信號達0-150米，內置抗靜電－防浪涌－感應電壓消除－視頻濾波－低通濾波(LPF)－模擬非平衡轉平衡/平衡轉非平衡－數字平衡－RGB色散延遲補償－共模噪聲抑制－視頻視頻電路阻抗匹配－數字電路阻抗匹配－數字整形電路多達10級廣播級模擬及數字電路設計，支持高達1900x1600分辨率，在1024X768@60 XGA分辨率的最大傳輸距離可高達150米，還原圖像無顏色鑲邊等通用VGA雙絞線傳輸器常見缺陷，因此為目前業界性價比最高的一款VGA雙絞線視頻傳輸器。

　　由于整個傳輸系統獨家采用了模擬平衡及數字平衡傳輸?shù)膶＠�技術，符合CE、FCC及3C等兼容EMC設計，因而雙絞線在傳輸信號時不會受外界共模干擾的影響同時也不會對外造成EMI干擾。UST810P使用屏蔽或非屏蔽超五類或六類網線作為傳輸線，非常適用于工業控制、醫療、多媒體教學、KVM、液晶廣告工程、大屏幕顯示幕墻、視頻監控等各類需要VGA信號中長距離傳輸?shù)膽?yīng)用。采用VGA雙絞線視頻傳輸器不僅可以大量節約昂貴的VGA同軸電纜并且可以簡化和節約工程布線及維護成本。

特別提示

　�。�本產品采用自適應阻抗匹配電路，采用加重電路對VGA信號進行高保真模擬及數字信號處理
　　－本產品于業界獨家內置地電位差消除電路，電腦機箱存在嚴重的感應電壓時，必須將屏蔽線與發射器或接收器的機殼接地相連
　�。�本產品內置專業廣播級模擬及數字視頻濾波電路，UST810PT及UST810PR支持雙絞線網口（RJ45）及VGA接口熱插撥
　　－本產品內置RGB色散延時補償技術，對因雙絞線不同絞合形成的長度不一造成的RGB色散具有補償效果，無顏色鑲邊現象
　�。�本產品采用鍍鋅板全金屬機殼，機殼具有接地端子與屏蔽雙絞線屏蔽層及大地相連，電路板及內部元器件對靜電不敏感
　�。�本產品為高保真高帶寬之視頻傳輸產品，采用專用廣播級視頻濾波電路。采用屏蔽雙絞線傳輸及良好的接地可工作于高壓及雷擊區
　　－本產品直接與PC或DVR信號源連接時，傳輸效果有可能與其輸出電平及接收監示/顯示設備輸入敏感度及線纜的特性相關。建議采用大廠品牌兼容性強的電腦、顯示設備及電纜 （Results may vary depending on output level of Source device (PC, DVR), input sensitivity of Receiving device (Monitor) and Cable characteristics.）

產品特點

　　＊不需任何軟件安裝、即插即用
　�。�不需服務器、交換機、路由器、HUB及終端工作站組網
　�。�不需IP占用和設置、無防火墻、無TCP/IP協議及網絡維護！
　�。�點對點實時高保真視頻同步傳輸，無圖像停頓現象
　�。�采用廉價的屏蔽(非屏蔽)雙絞線傳輸高品質VGA信號
　�。�50-150米R(shí)GB延時色散補償電路（可選）
　�。�安裝尺寸：70x55x30mm 　(長x寬x高)
