項目背景

    山西西龍池抽水蓄能電站位于忻州市五臺縣境內，電站主要承擔調峰填谷、調頻調相及事故備用等任務，同時兼?zhèn)浜趩�動功能�?009年，山西西龍池抽水蓄能電站機組被列為國家電網公司特高壓電網運行備用機組。

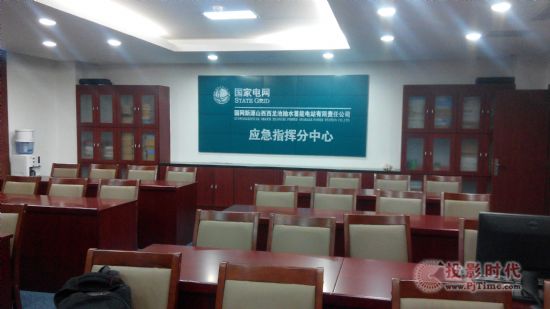

    為了提高市場現代化管理水平，實時掌握市場經營動態及治安狀況，有效的收集信息及傳達指令，展示園區良好形象，特別設計指揮調度中心。指揮調度系統是集通信、指揮、控制、信息于一體的復雜系統，它將電子信息技術、計算機技術、圖像技術等先進的科學技術應用到遠程會議當中，通過計算機網絡和通信網絡將功能獨立的各子系統有機地集成在一起，實現信息共享，便于統一指揮、調度，形成一個高效的智能化指揮管理系統。經過考察和產品比較，最終選用捷控中控系統全線產品作為指揮系統的控制核心設備。

    客戶需求

    通過無線觸摸屏實現對混插矩陣、大屏、大屏處理器、攝像機、遠程終端、音響等的設備進行集中控制。要求在視頻會議中，在大屏幕中實現單畫面，多畫面顯示等共多種顯示模式的一鍵式切換。

    解決方案

    整套系統采用CPLM-II中控主機作為控制核心，實現對多媒體設備的集成控制。中控主機擁有強大的接口功能，通過RS-232串口、紅外接口、I\O接口，可實現對投影機開關、投影機吊架、電動幕布、會場音頻設備、視頻設備及會場環境如照明燈光明亮、窗簾開合的控制，搭配觸摸屏SP2700,極其美觀的人機交互界面使指揮中心的控制更加完美。

    1、 通過CPLM-II 控制大屏處理器，將多個不同的視頻信號以不同的方式展現在大屏上，實現4塊大屏的全屏，4分屏顯示方式。

    2、 通過與32x16矩陣連接，對各種輸入到矩陣的音視頻信號進行切換輸入到大屏處理器上，作為2x2大屏的全屏，4分屏顯示方式的內容。

    3、 通過CPLM-II與投影機的連接，可以實現一鍵開啟或者關閉投影機。

    4、 通過CPLM-II與大屏的連接，可以實現一鍵開啟或者關閉所有大屏。

    5、 通過CPLM-II與DVD連接，通過紅外對DVD進行控制。

    6、 通過CPLM-II與攝像機的連接，可以靈活的控制各個攝像機的轉動。

    7、 通過通過CPLM-II與華為終端連接，實現了對遠程終端的控制，使操作更加簡單方便。
