當今是一個科技技術高速發展迭代的時代，5G，人工智能，云計算，大數據，萬物互聯等新一代技術的崛起，“視屏顯示”已經成為人機交流互動的主要界面，智能手機，AR/VR， 可穿戴設備，電視，車載顯示等廣泛應用，人們對顯示屏也相應有了更高的需求，新需求給顯示應用市場帶來了新的技術創新。

    Mini LED是新一代顯示技術，它既可以用作背光顯示，也可以用作直接顯示。與傳統LED背光顯示相比，mini LED晶粒更小 （<200 μm），能夠實現更多背光分區，以及精細的區域發光調節(可以獨立控制各個發光區域)，因此mini LED背光具有輕薄、更好的對比度等優勢。當用于直接顯示時，mini LED顯示技術在亮度、能耗、壽命等方面也優于OLED。所以mini LED 在背光及直顯（直接顯示）市場領域都得到了廣泛應用。

    由于微型化的mini LED尺寸比傳統LED晶粒的尺寸更小，所以對原有的設備技術在轉移速度、放置精度、以及生產良率等都提出了新的挑戰。在所有相關設備中，巨量轉移設備尤為關鍵。此技術難度高、設計復雜，不僅需要獨特的轉移概念、而且需要高速高精度的驅動與控制、光學識別與計算等技術，以及巨量轉移過程中各種工藝細節參數的精準控制。所以巨量轉移是mini LED產業鏈的關鍵技術。

    來自新加坡半導體封裝設備廠商Kulicke & Soffa（K&S）公司，是一家全球頂尖的封裝設備供應商，致力為客戶提供最先進的智能制造解決方案。從1951年創立至今， K&S在半導體行業長期保持領先地位，不斷尋求技術突破，不畏艱難，勇于創新，追求卓越。不安于現有的王牌產品，例如球焊機和鋁絲焊接機等，K&S著眼新技術，保持市場敏銳度，積極布局，持續加大研發投入， 2018年，看好mini LED/Micro LED 的發展商機，K&S攜手Rohinni聯合推出Mini LED 轉移設備PIXALUXTM，此設備是第一臺真正實現了mini LED巨量轉移的設備。相對于傳統單顆晶粒的取放模式，PIXALUX特有的轉移方式，可以使轉移速度提升一個數量級左右，達到高達180,000 dies/小時。同時該設備精度高（10μm）、轉移工藝可靠穩定，從而保證了較高的良品率和量產的經濟性。因此一經推出，其卓越的生產性能，就受到了著名客戶的認可。目前已經在客戶端獲得驗證并用于大量生產。

    PIXALUX速度高，相比于傳統LED背光產品只需要處理成百上千顆晶粒，mini LED 背光產品一般需要采用幾萬乃至幾十萬顆小LED晶粒。因此巨量轉移是實現 MINI LED 背光應用量產的關鍵， 能夠提供巨量轉移設備的廠商是引領MINI LED商轉的重要角色。 K&S 和Rohinni 聯手推出的PIXALUX 是目前市面上最快的、能真正用于量產的設備。

    PIXALUX精度高， mini LED 或者更微型的Micro LED，晶粒 尺寸僅為傳統LED的十分之一甚至更小。 在高速轉移過程中，精準抓取放置如此小的晶粒是一個技術難題。PIXALUX 的精度目前可以達到10 ~ 15 μm, 隨著未來晶粒尺寸進一步縮小，市場對精度的需求會越來越高。K&S 目前已經對此已經進行了布局，致力為客戶提供更高精度的設備。

    PIXALUX 良率高 提升良率降低成本是新技術產業化的關鍵。經過兩年左右的提升與優化，PIXALUX設備的各項技術指標得到了進一步驗證、各種工藝參數的設置也穩定下來。設備的重復性穩定性都得到了驗證。從而保證了真正量產可行性。

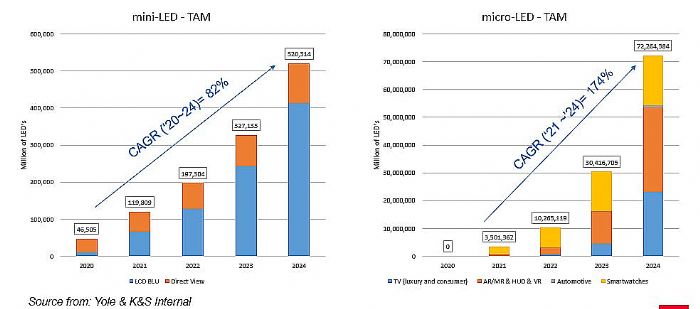

    2020 年下半年mini LED已經全線進入高速量產階段，PIXALUX在客戶端的量產使用，市場需求將有更大的增長空間。miniLED、MicroLED是一場顯示技術革命， 需要突破各個環節的技術瓶頸， 降低成本提升市場競爭力是Mini LED產業化的關鍵。這也是未來各個LED 相關廠商面臨的挑戰。 K&S作為行業先鋒，一直走在技術最前沿，專注為客戶提供各種方案，解決技術難題， 目前已經與一家研究機構合作，推出了針對MINI LED巨量轉移后，缺陷晶粒自動替換的解決方案。該設備使用鐳射技術， 自動移除壞的晶粒，自動放置并焊接新的好晶粒，從而實現了mini LED產品的全線自動化生產。 目前該設備已經完成驗證，投入量產。 今天K&S已經成為一家可以為mini LED客戶提供轉移、檢測、修復為一體的整體解決方案的設備供應商， K&S將助力客戶提升良率，降低成本，加快mini LED量產步伐，幫助客戶把終端產品成功推向市場。

    著眼未來，勇于創新，K&S在既有mini LED 巨量轉移技術領先優勢上，已經積極布局更具挑戰的Micro LED 研究，持續研究更加微型小于50μm晶粒的高速轉移設備。原有機械轉移方式對小于50μm的晶粒在轉移速度和精度上都有一定的局限性。MICRO LED晶粒尺寸微縮到50μm以下后(最小可至5um左右)， 如何把上萬粒，甚至幾十萬、幾百萬、幾千萬粒如塵粒般大小的晶粒進行高速精準的巨量轉移，這需要從前段到后段整個產業鏈的技術革新。各個世界領先的LED顯示屏廠商或技術公司都有積極投入Micro LED的研發，目前市面上公布的Micro LED 巨量轉移方法有多種，但都在研發階段，尚未成熟。K&S將會持續加大研發投入，不斷突破技術瓶頸，與行業頂尖伙伴技術合作，致力為客戶提供穩定，高速，精準，最具市場競爭力的設備。未來市場無論充滿怎樣的挑戰，K&S與客戶同行，堅持不懈，攻克難關，一如既往，幫助客戶解決技術難題。
